STEP-derived receive surrogate: Phase A/B direct candidate

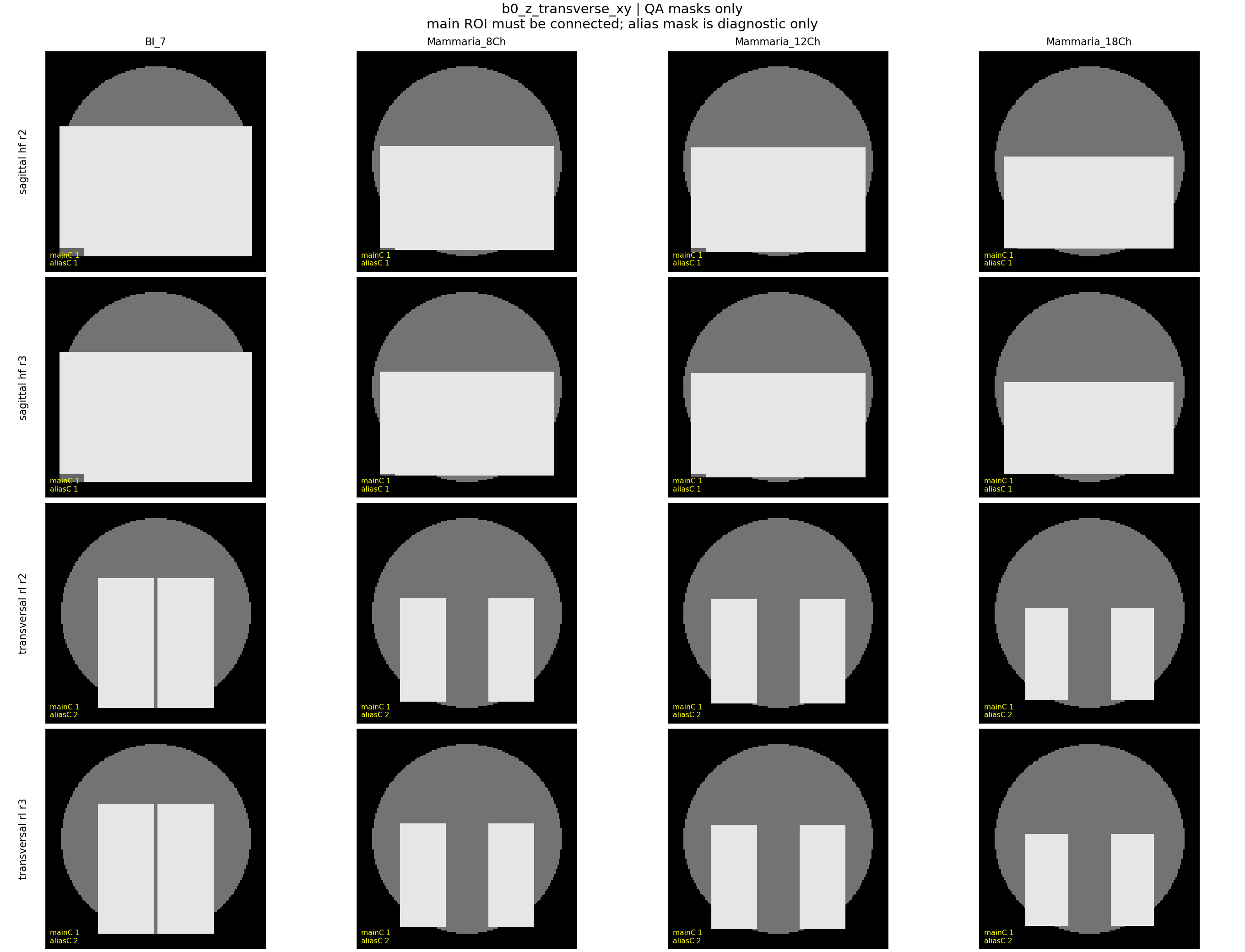

Scope: unloaded ideal-decoupled layout surrogate. This is not measured g-factor, not true SNR, not EM-validated, not clinically validated. Psi=I is an explicit assumption.

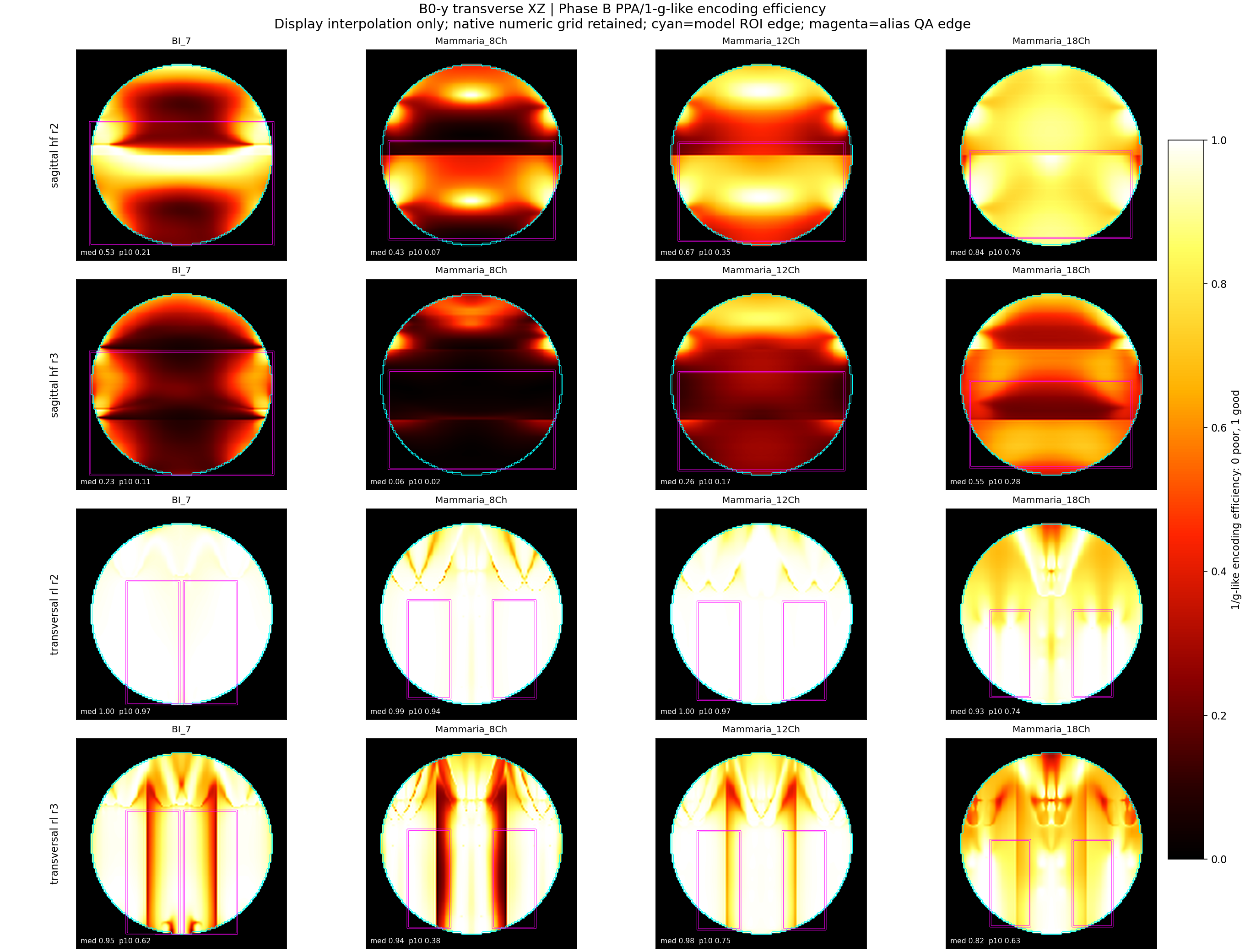

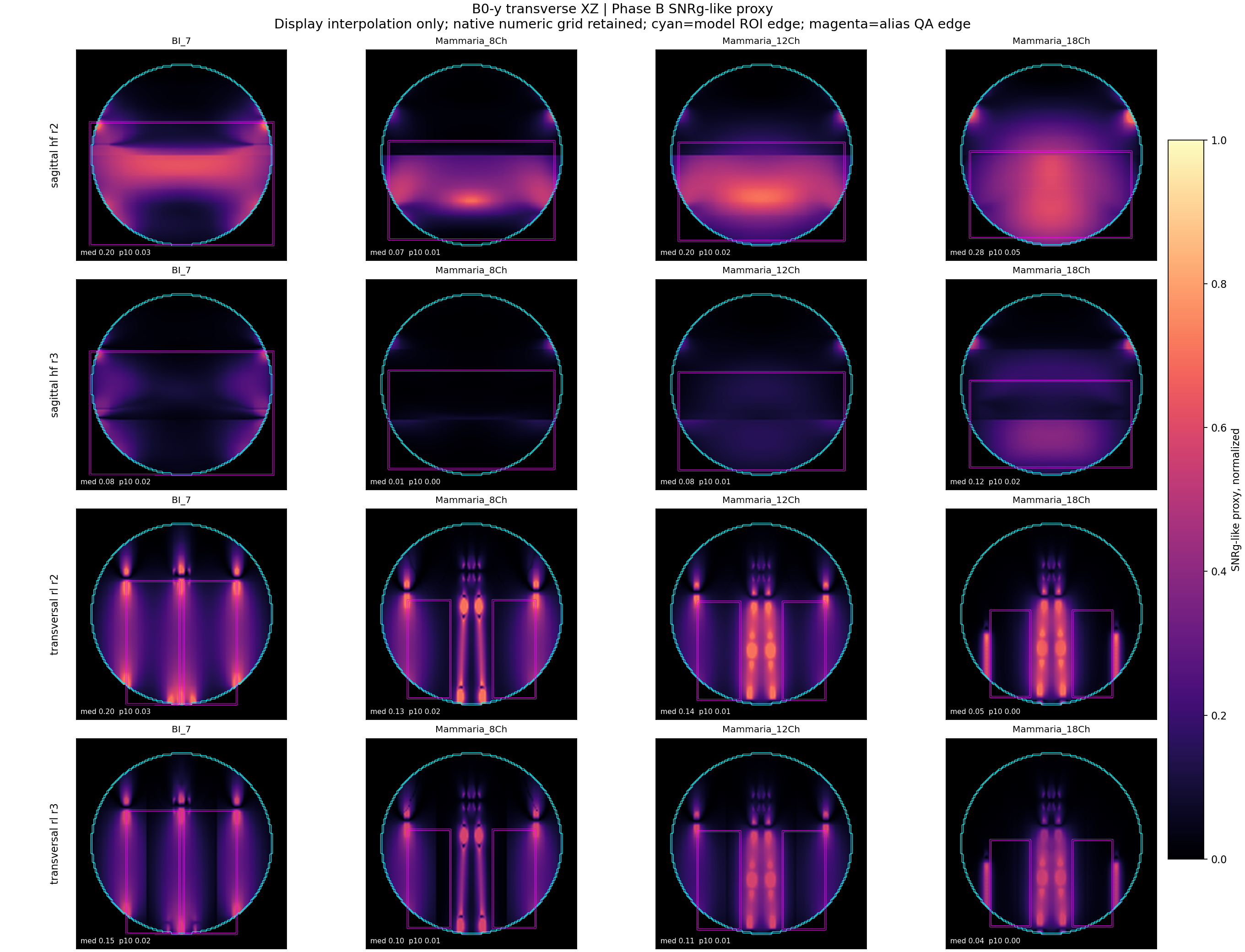

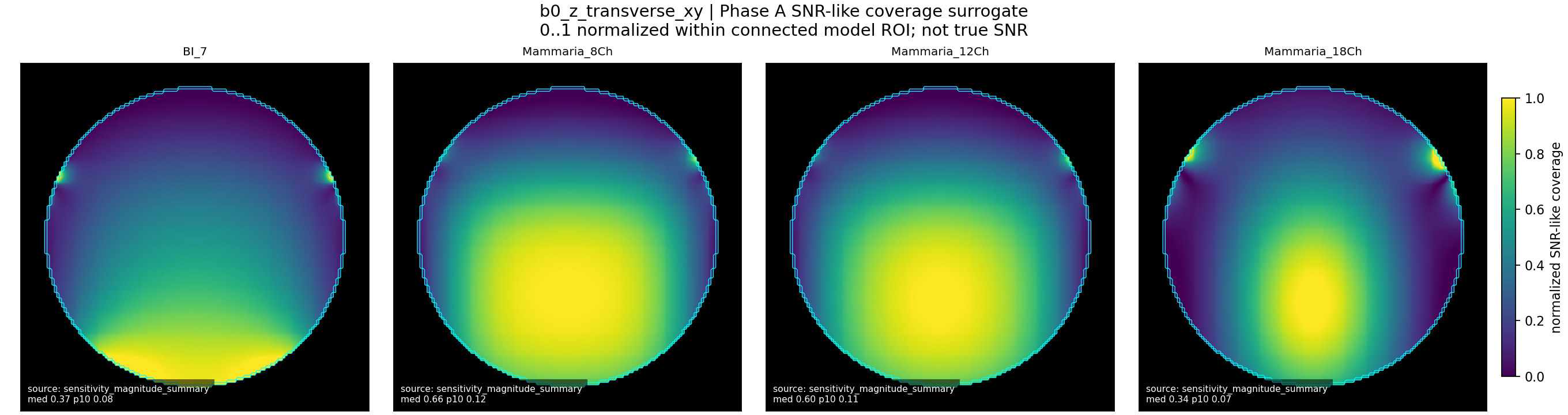

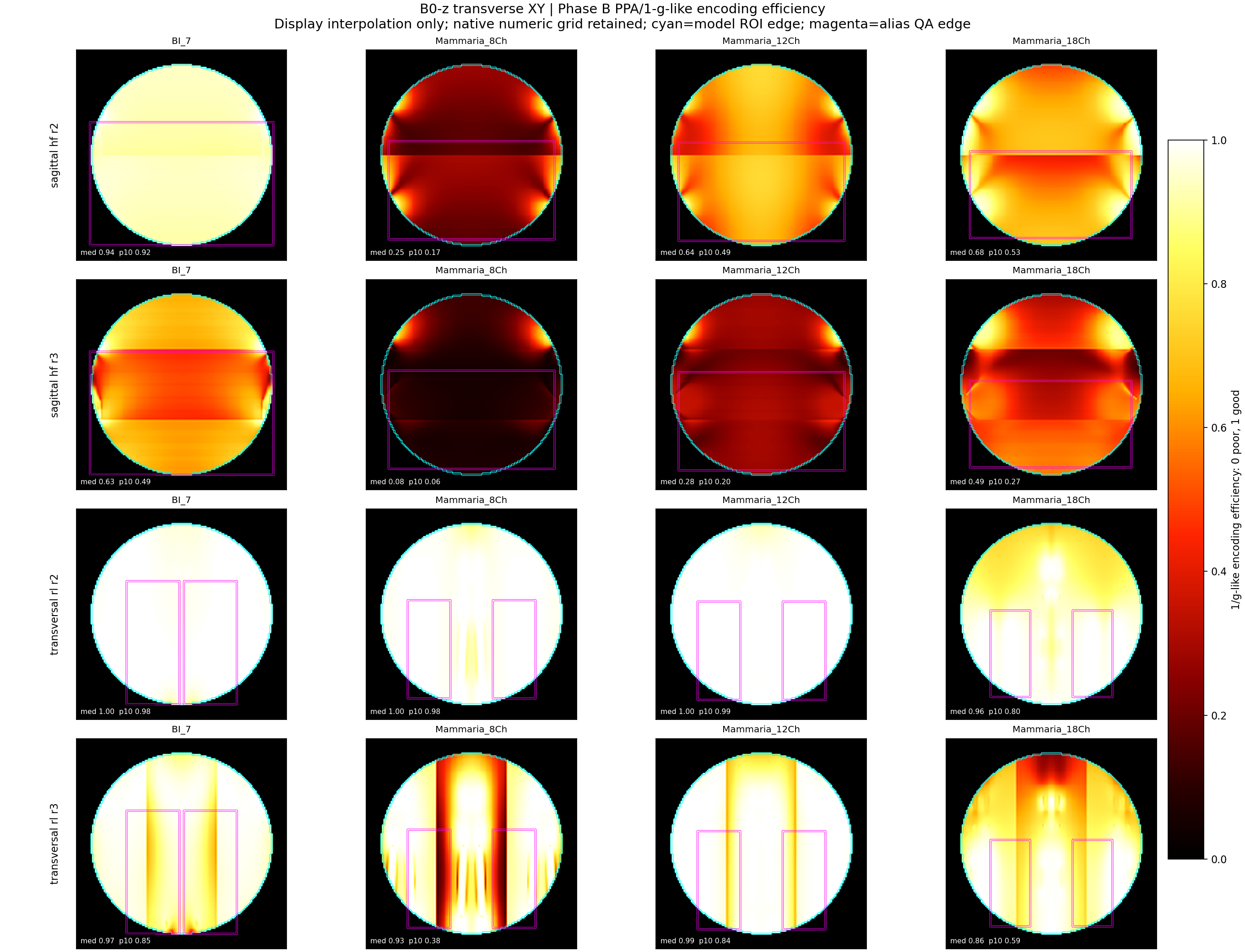

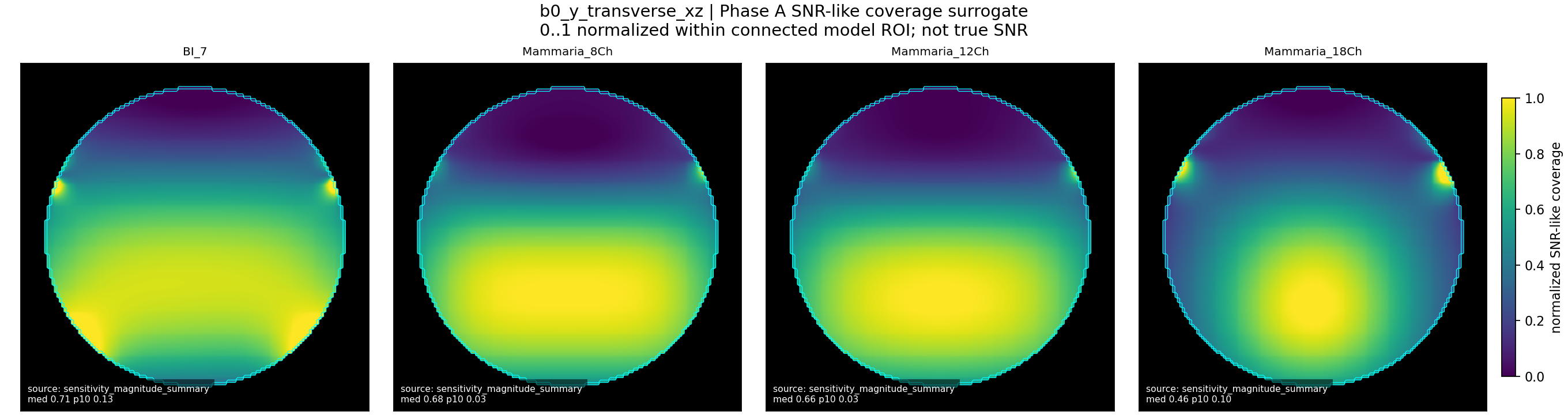

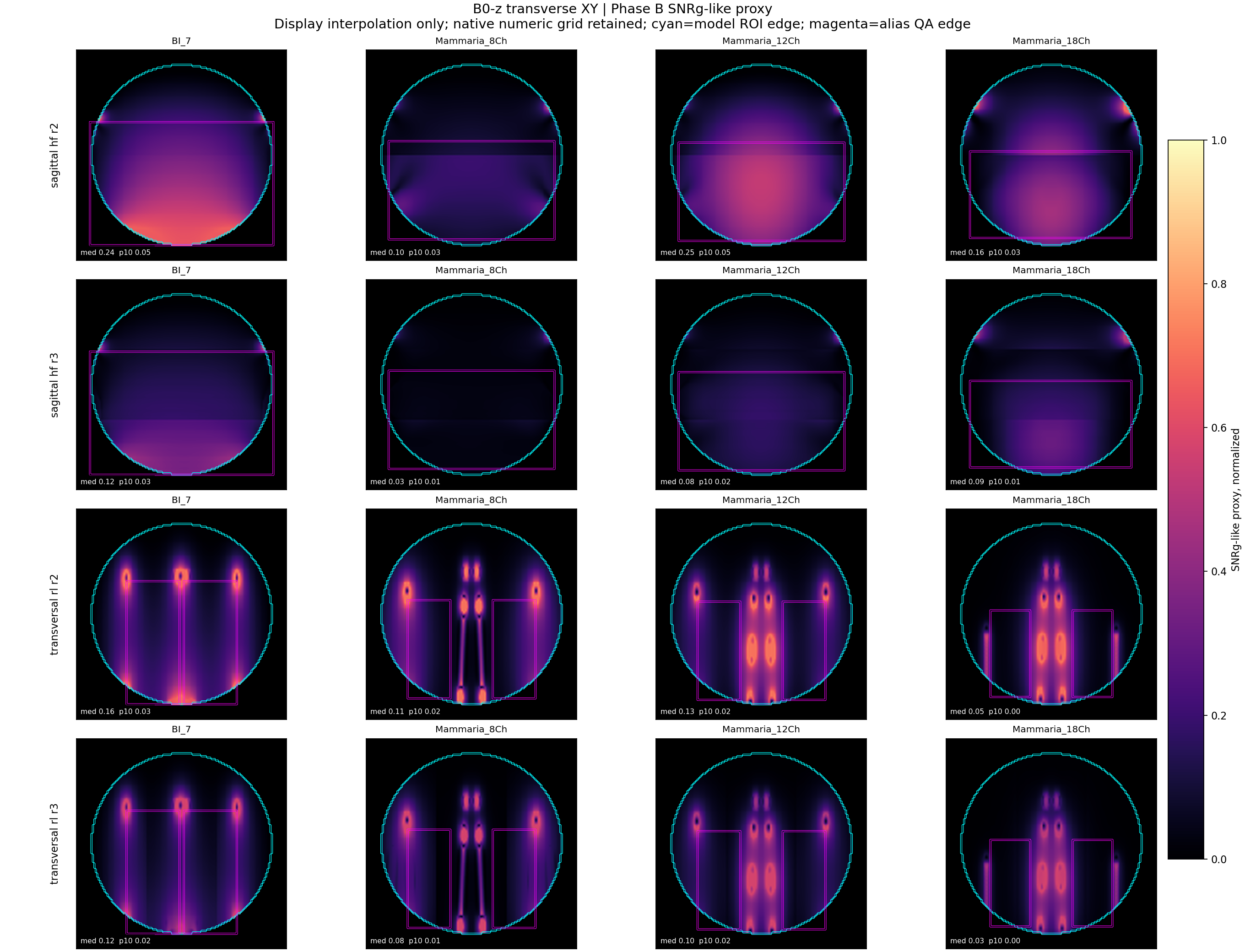

What is shown: Phase A SNR-like coverage and Phase B PPA/1-g-like encoding efficiency from STEP-derived ordered-wire surrogate data. Main ROI is connected; alias masks are QA only.
Contract summary
{
"ok": true,
"records_generated": 32,
"image_count": 8,
"npz_count": 32,
"qa_flag_count": 29,
"multi_component_main_roi_count": 0,
"multi_component_alias_mask_count": 16,
"maps_visually_reviewable_decision": "yes for technical visual review",
"recommendation": "Review images first. If visual smoothness is acceptable and QA warnings are interpretable, this becomes the Phase A/B review baseline. If not, debug surrogate fields or alias grouping before increasing grid."
}
Review images
Tables
First QA flags
[
{
"setup": "BI_7",
"condition": "sagittal_hf_r3",
"plane": "b0_y_transverse_xz",
"severity": "warn",
"flag": "large_low_efficiency_area",
"detail": "0.634"
},
{
"setup": "BI_7",
"condition": "transversal_rl_r2",
"plane": "b0_y_transverse_xz",
"severity": "warn",
"flag": "alias_mask_multi_component_diagnostic_only",
"detail": "2"
},
{
"setup": "BI_7",
"condition": "transversal_rl_r2",
"plane": "b0_z_transverse_xy",
"severity": "warn",
"flag": "alias_mask_multi_component_diagnostic_only",
"detail": "2"
},
{
"setup": "BI_7",
"condition": "transversal_rl_r3",
"plane": "b0_y_transverse_xz",
"severity": "warn",
"flag": "alias_mask_multi_component_diagnostic_only",
"detail": "2"
},
{
"setup": "BI_7",
"condition": "transversal_rl_r3",
"plane": "b0_y_transverse_xz",
"severity": "warn",
"flag": "large_col_jump_in_inv_g_like",
"detail": "0.559"
},
{
"setup": "BI_7",
"condition": "transversal_rl_r3",
"plane": "b0_z_transverse_xy",
"severity": "warn",
"flag": "alias_mask_multi_component_diagnostic_only",
"detail": "2"
},
{
"setup": "Mammaria_12Ch",
"condition": "sagittal_hf_r2",
"plane": "b0_y_transverse_xz",
"severity": "warn",
"flag": "large_row_jump_in_inv_g_like",
"detail": "0.321"
},
{
"setup": "Mammaria_12Ch",
"condition": "sagittal_hf_r3",
"plane": "b0_y_transverse_xz",
"severity": "warn",
"flag": "large_low_efficiency_area",
"detail": "0.711"
},
{
"setup": "Mammaria_12Ch",
"condition": "sagittal_hf_r3",
"plane": "b0_z_transverse_xy",
"severity": "warn",
"flag": "large_low_efficiency_area",
"detail": "0.891"
},
{
"setup": "Mammaria_12Ch",
"condition": "transversal_rl_r2",
"plane": "b0_y_transverse_xz",
"severity": "warn",
"flag": "alias_mask_multi_component_diagnostic_only",
"detail": "2"
},
{
"setup": "Mammaria_12Ch",
"condition": "transversal_rl_r2",
"plane": "b0_z_transverse_xy",
"severity": "warn",
"flag": "alias_mask_multi_component_diagnostic_only",
"detail": "2"
},
{
"setup": "Mammaria_12Ch",
"condition": "transversal_rl_r3",
"plane": "b0_y_transverse_xz",
"severity": "warn",
"flag": "alias_mask_multi_component_diagnostic_only",
"detail": "2"
},
{
"setup": "Mammaria_12Ch",
"condition": "transversal_rl_r3",
"plane": "b0_z_transverse_xy",
"severity": "warn",
"flag": "alias_mask_multi_component_diagnostic_only",
"detail": "2"
},
{
"setup": "Mammaria_18Ch",
"condition": "sagittal_hf_r3",
"plane": "b0_y_transverse_xz",
"severity": "warn",
"flag": "large_row_jump_in_inv_g_like",
"detail": "0.362"
},
{
"setup": "Mammaria_18Ch",
"condition": "transversal_rl_r2",
"plane": "b0_y_transverse_xz",
"severity": "warn",
"flag": "alias_mask_multi_component_diagnostic_only",
"detail": "2"
},
{
"setup": "Mammaria_18Ch",
"condition": "transversal_rl_r2",
"plane": "b0_z_transverse_xy",
"severity": "warn",
"flag": "alias_mask_multi_component_diagnostic_only",
"detail": "2"
},
{
"setup": "Mammaria_18Ch",
"condition": "transversal_rl_r3",
"plane": "b0_y_transverse_xz",
"severity": "warn",
"flag": "alias_mask_multi_component_diagnostic_only",
"detail": "2"
},
{
"setup": "Mammaria_18Ch",
"condition": "transversal_rl_r3",
"plane": "b0_z_transverse_xy",
"severity": "warn",
"flag": "alias_mask_multi_component_diagnostic_only",
"detail": "2"
},
{
"setup": "Mammaria_8Ch",
"condition": "sagittal_hf_r2",
"plane": "b0_y_transverse_xz",
"severity": "warn",
"flag": "large_low_efficiency_area",
"detail": "0.420"
},
{
"setup": "Mammaria_8Ch",
"condition": "sagittal_hf_r2",
"plane": "b0_y_transverse_xz",
"severity": "warn",
"flag": "large_row_jump_in_inv_g_like",
"detail": "0.330"
},
{
"setup": "Mammaria_8Ch",
"condition": "sagittal_hf_r2",
"plane": "b0_z_transverse_xy",
"severity": "warn",
"flag": "large_low_efficiency_area",
"detail": "0.830"
},
{
"setup": "Mammaria_8Ch",
"condition": "sagittal_hf_r3",
"plane": "b0_y_transverse_xz",
"severity": "warn",
"flag": "large_low_efficiency_area",
"detail": "0.875"
},
{
"setup": "Mammaria_8Ch",
"condition": "sagittal_hf_r3",
"plane": "b0_z_transverse_xy",
"severity": "warn",
"flag": "large_low_efficiency_area",
"detail": "0.958"
},
{
"setup": "Mammaria_8Ch",
"condition": "transversal_rl_r2",
"plane": "b0_y_transverse_xz",
"severity": "warn",
"flag": "alias_mask_multi_component_diagnostic_only",
"detail": "2"
},
{
"setup": "Mammaria_8Ch",
"condition": "transversal_rl_r2",
"plane": "b0_z_transverse_xy",
"severity": "warn",
"flag": "alias_mask_multi_component_diagnostic_only",
"detail": "2"
},
{
"setup": "Mammaria_8Ch",
"condition": "transversal_rl_r3",
"plane": "b0_y_transverse_xz",
"severity": "warn",
"flag": "alias_mask_multi_component_diagnostic_only",
"detail": "2"
},
{
"setup": "Mammaria_8Ch",
"condition": "transversal_rl_r3",
"plane": "b0_y_transverse_xz",
"severity": "warn",
"flag": "large_col_jump_in_inv_g_like",
"detail": "0.728"
},
{
"setup": "Mammaria_8Ch",
"condition": "transversal_rl_r3",
"plane": "b0_z_transverse_xy",
"severity": "warn",
"flag": "alias_mask_multi_component_diagnostic_only",
"detail": "2"
},
{
"setup": "Mammaria_8Ch",
"condition": "transversal_rl_r3",
"plane": "b0_z_transverse_xy",
"severity": "warn",
"flag": "large_col_jump_in_inv_g_like",
"detail": "0.719"
}
]
