NORAS Coil Compare — SNR + PPA Kombiniert

1 · Executive Summary

SNR Lateral (L-Box): Mam_18Ch 3.58× über BI_7✓ — optimaler Betriebspunkt bei 1.5T.
H-F PPA — klinischer Differenziator: Mam_18Ch 4.95× über BI_7 in 2D LR×HF. R=3: einziges brauchbares Konzept (0.47 vs. BI_7 0.05).
L-Box härtester Beweis: Mam_8/12Ch lateral sogar unter BI_7 (0.07/0.14 vs. 0.34). 18-Kanal-Vorteil liegt ausschließlich in z-verteilten Loops (z=±20/±60mm).
GRAPPA Pseudo-Replica validiert (N=256): R-L ratio 1.04 ✓. H-F Restaliasing: BI_7 16%/43% vs. Mam_18Ch 2%/6%. Rangfolge mit echter Reko bestätigt; Rausch-g ist in H-F irreführend.
Rangfolge robust: Mam_18Ch ≫ Mam_12Ch ≫ {BI_7≈Mam_8Ch} — stabil über alle Metriken. Stufe-B+ Surrogat.

2 · SNR ohne Beschleunigung — Mixed-Method Ergebnisse

Mixed-Method: Z+M via Stage-0 (1/r Body-Zentroide, Fernfeld-robust) · L via Stage-3a cadquery-v2 (Biot-Savart + Hayes-Edelstein Ψ, σ=0.5 S/m) · 1.5T (64 MHz) · normiert auf BI_7

Konzepte & Geometrie (STEP-CAD-Renderings)

7-Kanal BI_7

7 flache Receive-Loops, alle Z=0. Keine Z-Verteilung.

8-Kanal Mam_8Ch

4-Quadranten-Cup, bilateral symmetrisch.

12-Kanal Mam_12Ch

Erweiterter Cup, höhere Kanaldichte.

18-Kanal Mam_18Ch

4 laterale + 4 mediale Panels, Z-verteilt (z=±20/±60mm).

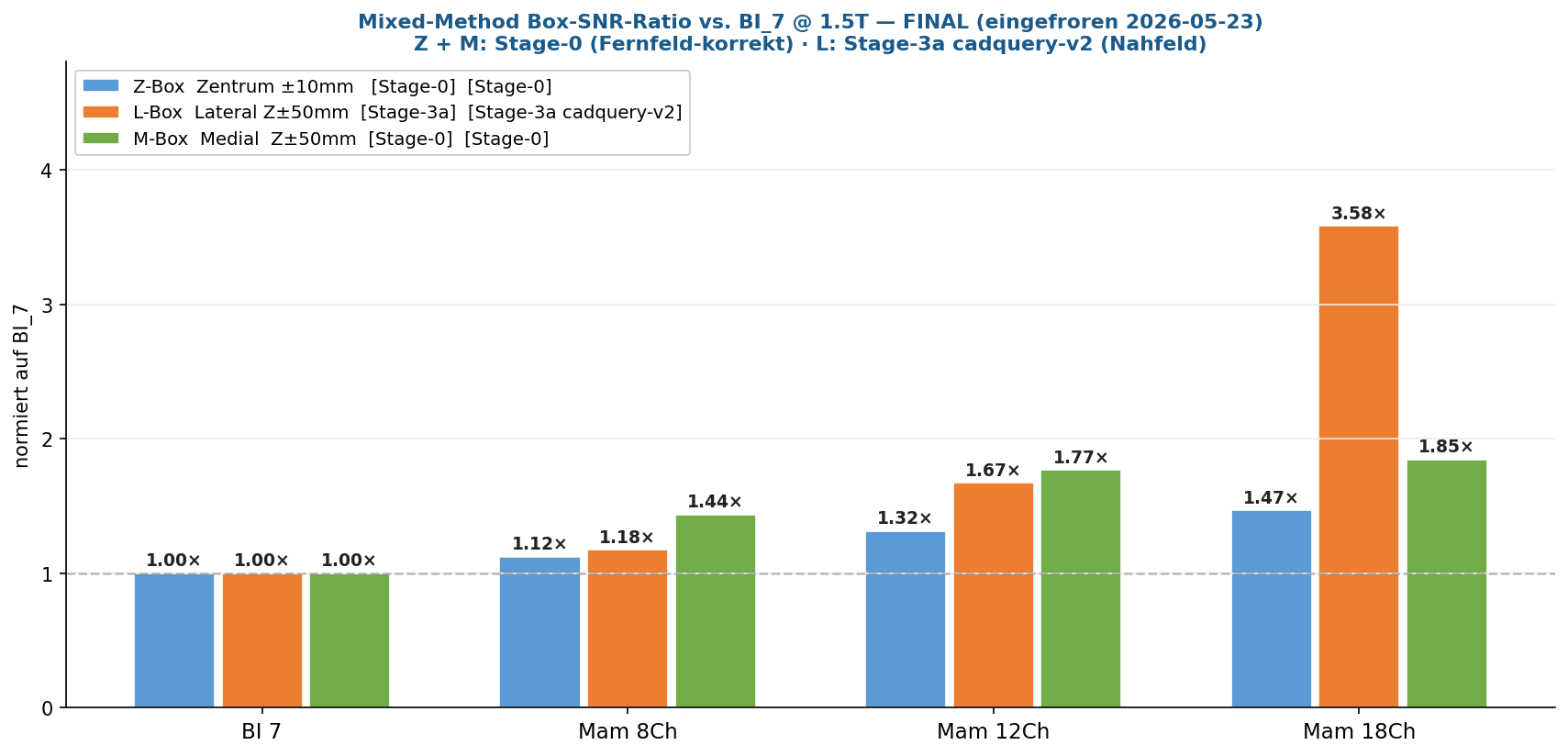

Finale Box-SNR-Ratio vs. BI_7 — Mixed-Method

Mixed-Method: Z+M=Stage-0 (Fernfeld), L=Stage-3a (Nahfeld) · Domain-Truth: M(12Ch)≈M(18Ch) ✓ · L-Box: Nah-Feld-Vorteil kleiner Mam_18Ch-Lateralloops ✓

Sensitivitätskarten — Transversal + Koronal (Stage-0, Fernfeld-korrekt)

Die folgenden Karten zeigen die SNR-Verteilung aus Stage-0 (1/r-Näherung, geometrisch korrekt im Fernfeld). Rote Box = Z-Box (Brustzenttrum), orange Box = L-Box (lateral, Z±50mm Quader). Stage-0 wird für Z- und M-Box verwendet weil alle Loops im Fernfeld liegen (d/a > 1).

Stage-0 Transversal (XY, Z=0): Z-Box rot = Brustmittelpunkt, L-Box orange = lateral ±10mm; alle 4 Konzepte

Stage-0 Koronal (XZ, Y=y_b): Z-Box Projektion — Brustmittelpunkt über alle Z-Positionen

Sensitivitätskarten — Stage-3a L-Box und M-Box (Nahfeld)

Stage-3a wird nur für L-Box (lateral) verwendet, wo die Loops im Nahfeld liegen (d/a < 0.8). Mam_18Ch profitiert massiv durch z-verteilte kleine Loops.

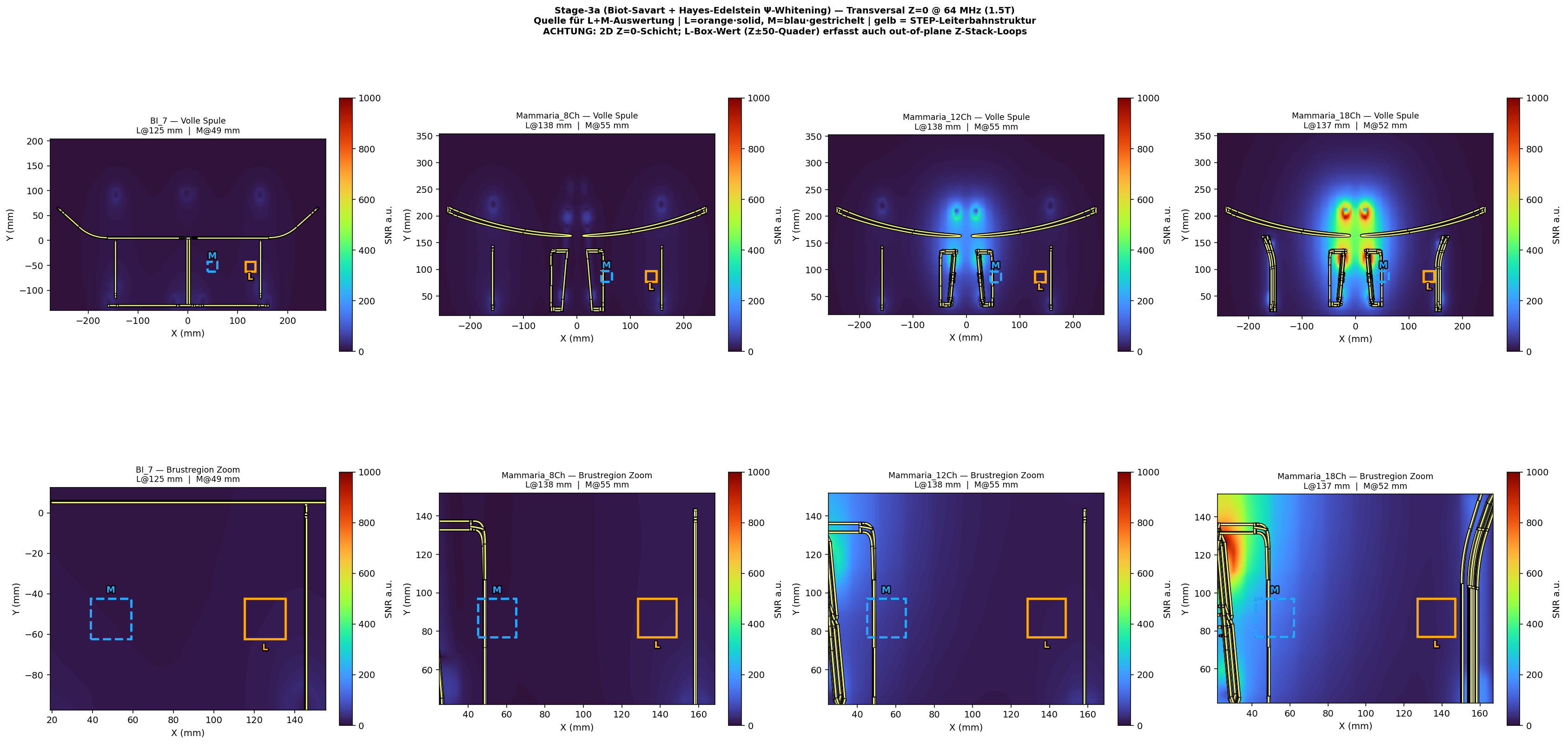

Stage-3a Transversal: L-Box lateral (orange, Z±50mm) und M-Box medial (blau) — Nahfeld-Regime

Finale Zahlen (eingefroren 2026-05-23)

Z-Box + M-Box: Stage-0 Fernfeld (d/a > 1) — loopgrößenunabhängig, kein Ψ-Artefakt

L-Box: Stage-3a Nahfeld (d/a < 0.8) — R_sample∝a³-Vorteil kleiner Loops korrekt

Setup	Ch	Z-Box Zentrum Stage-0 — Fernfeld	L-Box Lateral Stage-3a — Nahfeld ✓	M-Box Medial Stage-0 — Fernfeld
BI_7	7	1.00×	1.00×	1.00×
Mam_8Ch	8	1.12×	1.18×	1.44×
Mam_12Ch	12	1.32×	1.67×	1.77×
Mam_18Ch	18	1.47×	3.58×	1.85×

⚠️ Warum Stage-3a im Brustzenttrum phänomenologisch falsch ist — und warum wir Mixed-Method verwenden

Stage-3a Zentrum: 2.78× (falsch)
Mam_18Ch Lateralloop: a≈34mm, d≈90mm zum Brustzenttrum.
d/a ≈ 2.6 → Fern-Feld-Regime
Im Fernfeld: B ∝ a²/d³ — der B-Feld-Abfall kompensiert den R_sample∝a³-Vorteil exakt.
SNR(r) ∝ 1/d³, loopgrößen-unabhängig.
Stage-3a Ψ-Whitening ergibt aber weiterhin ↑Gewicht für kleine Loops → artefaktische Überschätzung.

Stage-0 Zentrum: 1.47× (korrekt)
1/r-Geometriemodell ohne Ψ-Whitening.
d/a ≫ 1 → Fernfeld-näherung gültig.
Stage-0 gibt den korrekten SNR-Anstieg durch mehr und besser verteilte Elemente wieder:
Mam_18Ch hat mehr Loops mit günstiger Projektion auf das Brustzenttrum → moderater monotoner Anstieg 1.12→1.47×.

Mixed-Method-Regel: Z-Box (d/a > 0.8, Fernfeld) → Stage-0 | L-Box (d/a < 0.8, Nahfeld) → Stage-3a | M-Box (Fernfeld) → Stage-0 | Eingefroren in METHODIK_FINAL.md.

Stage-3a (3D, FINAL) — 1.5T (64 MHz)

Stage-3a: Biot-Savart + lossy Ψ diag (R_sample∝ω²·σ·a³) · Loop-Größen-Diversität physikalisch korrekt bewertet · SNR-Details →

<_sample/R_coil @ 1.5T

BI_7

sample-noise-dominiert

Mam_8Ch

sample-noise-dominiert

Mam_12Ch

stark sample-dominiert

3.1

Mam_18Ch

Stufe-B+ Surrogat — relatives Ranking belastbar; absolute Werte erfordern Phantom-Validation.

3 · PPA-Performance (Parallele Bildgebung)

Reko-agnostischer SENSE-Bound (Pruessmann 1999, Ψ=I) direkt aus STEP-Geometrie · durch echte GRAPPA-Pseudo-Replica validiert (N=256, Robson 2008) · R-L: SENSE/GRAPPA ratio = 1.04 ✓ Pipeline validiert

Zentrale Einsicht (GRAPPA-Pseudo-Replica): GRAPPA-Rausch-g wirkt in H-F für alle Konzepte ähnlich hoch (~0.7–1.0) — er sieht das systematische Restaliasing nicht. Fairer Diskriminator: SENSE-Bound 1/g + Restaliasing der rauschfreien Reko. → Validierungsdetail

SENSE-Bound 1/g ROI-Mittelwert — Richtung × Faktor

Setup	R-L R=2	R-L R=3	H-F R=2	H-F R=3
BI_7	0.99	0.88	0.19	0.05
Mam_8Ch	0.99	0.82	0.16	0.09
Mam_12Ch	1.0	0.97	0.39	0.14
Mam_18Ch	0.97	0.91	0.79	0.47

H-F Encoding-Effizienz — SENSE-Bound 1/g

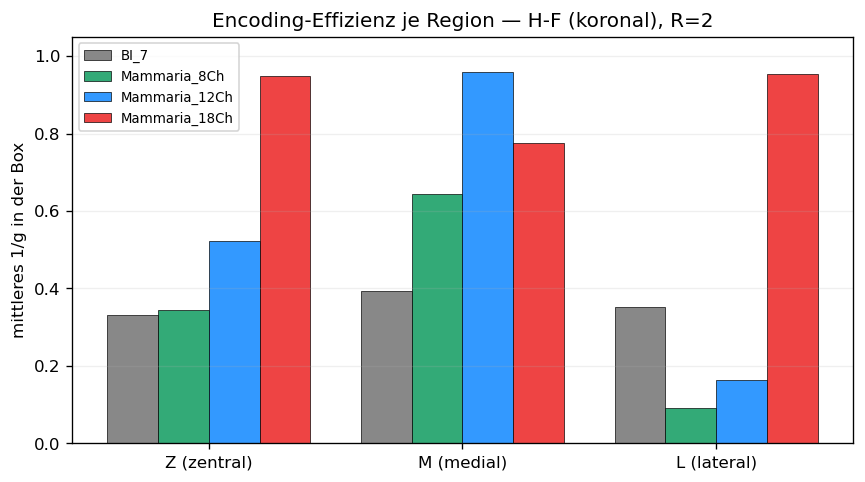

H-F R=2 SENSE-Bound 1/g je Box (Z/M/L) · Mam_18Ch dominant, BI_7 fundamental limitiert

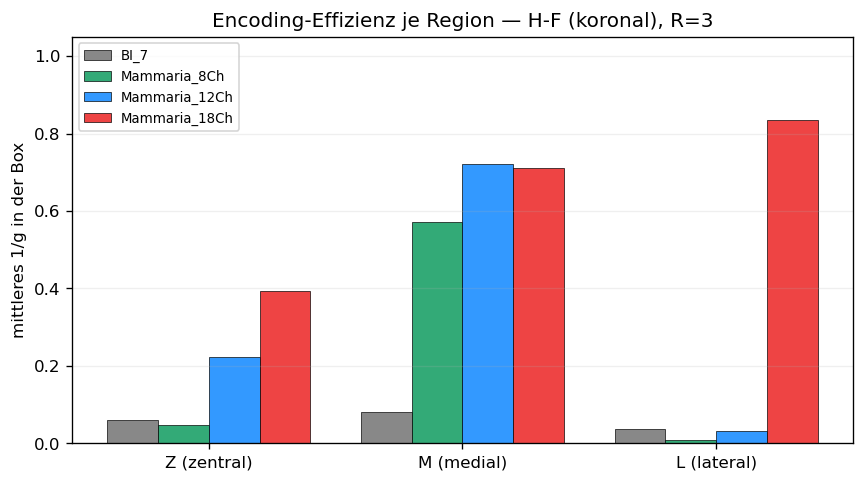

H-F R=3 SENSE-Bound 1/g · Mam_18Ch einziges brauchbares Konzept; BI_7 bei 0.05

H-F Encoding-Effizienz — schnittlagen-unabhängig

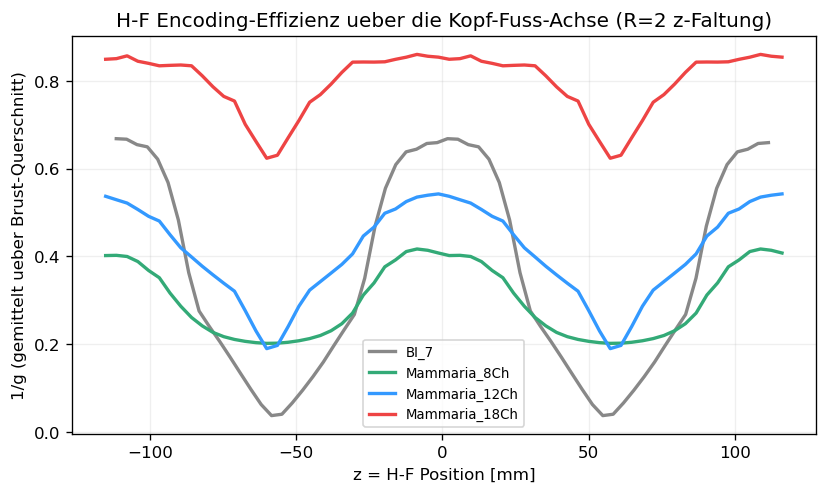

z-Profil: 1/g über Brust-Querschnitt entlang H-F (R=2) · Mam_18Ch (rot) hält Effizienz; BI_7 bricht ausserhalb z=0 ein

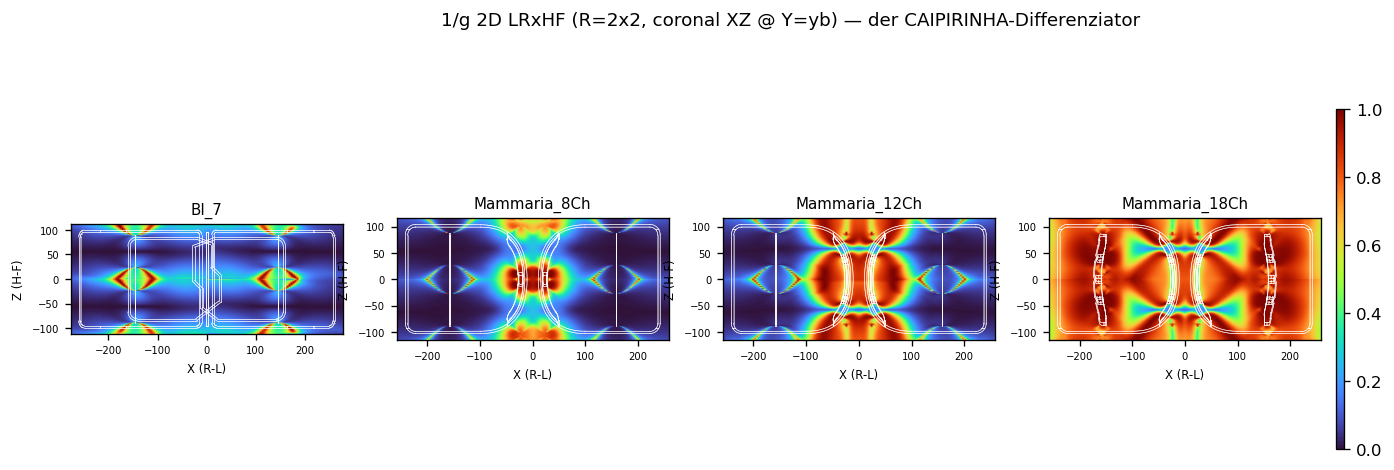

1/g 2D LR×HF (R=2×2), koronare XZ-Ebene · Weiße Linien: STEP-Loopgeometrie · Mam_18Ch großflächig hoch; BI_7 bricht in Z ein

Setup	3D-Volumen R=2	×	2D LR×HF R=2×2	×	L-Box 1/g	×
BI_7	0.323	1.00×	0.155	1.00×	0.34	1.00×
Mam_8Ch	0.279	0.86×	0.149	0.96×	0.07	0.21×
Mam_12Ch	0.385	1.19×	0.368	2.37×	0.14	0.41×
Mam_18Ch	0.786	2.43×	0.767	4.95×	0.92	2.71×

GRAPPA Pseudo-Multiple-Replica Validierung (N=256)

Validierung bestanden. Wo Encodierung vorhanden ist (R-L), reproduziert echte GRAPPA-Reko den SENSE-Bound exakt (mittlere ratio 1.04 ✓) und ist artefaktfrei. Wo Encodierung fehlt (H-F bei BI_7), zeigt die rauschfreie Reko massives Restaliasing (16% BI_7 vs. 2% Mam_18Ch) — exakt wie SENSE-g vorhersagt.

GRAPPA-Validierung: H-F Restaliasing (rauschfreie Reko)

Setup	SENSE-Bound H-F R=2	Restaliasing R=2	SENSE-Bound H-F R=3	Restaliasing R=3
BI_7	0.19	16%	0.05	43%
Mam_8Ch	0.16	42%	0.09	55%
Mam_12Ch	0.39	41%	0.14	55%
Mam_18Ch	0.79	2%	0.47	6%

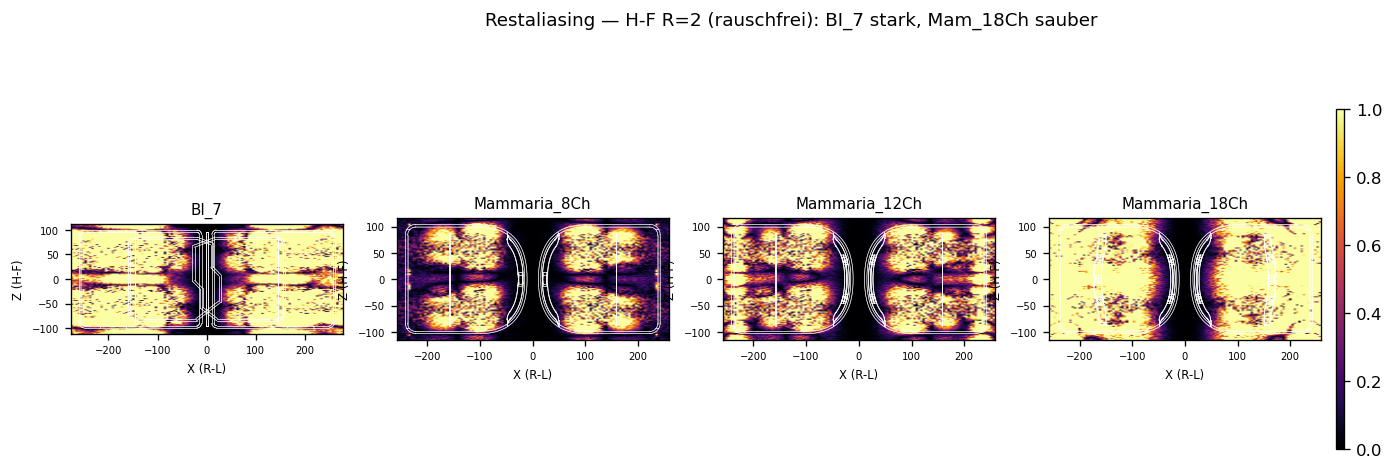

Restaliasing-Karte H-F R=2 (rauschfrei): BI_7 stark, Mam_18Ch sauber

Hell = starke Faltartefakte. BI_7 durchzogen von Aliasing (kann Z nicht encoden) · Mam_18Ch nahezu artefaktfrei · Weiße Linien: STEP-Loopgeometrie

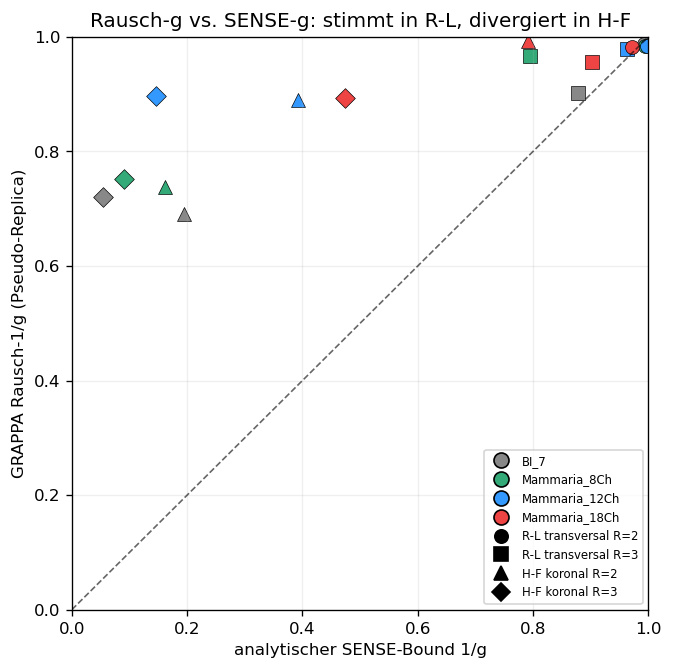

Rausch-g vs. SENSE-g: stimmt in R-L, divergiert in H-F

Auf der Diagonale in R-L (Rausch-g = SENSE-g ✓) · Abweichung nach oben in H-F (Rausch-g übertreibt, da aliasing-blind) · Dreiecke = H-F, Quadrate = R-L

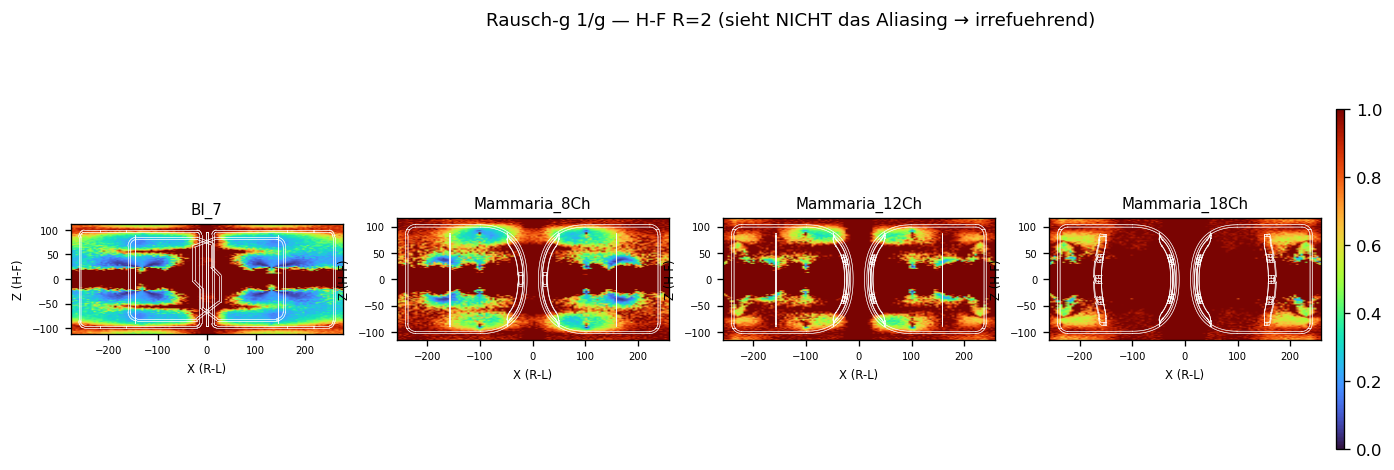

Rausch-g H-F R=2 (irreführend): wirkt für alle ähnlich hoch (~0.7–1.0) — sieht das Aliasing nicht · Contrast zum Restaliasing links oben

→ PPA-GRAPPA/CAIPIRINHA Details · → GRAPPA Pseudo-Replica Vollauswertung

4 · Management-Fazit — Kombinierte SNR + PPA Bewertung

BI_7 (7 Ch)

Referenz-Design

✓ SNR Z/L/M: Referenz 1.00×

✓ R-L PPA: unkritisch

✗ H-F fundamental limitiert (alle Loops z=0)

✗ H-F R=2: 16% Restaliasing; R=3: 43% → unbrauchbar

Mam_8Ch (8 Ch)

Kompakter Cup

✓ R-L PPA: unkritisch

✓ SNR Z: +12%

✗ H-F L-Box 0.07 < BI_7 (0.34) — laterale Lücke

✗ H-F R=3: 55% Restaliasing

Mam_12Ch (12 Ch)

Erweiterter Cup

✓ SNR L: 1.67×

✓ R-L R=3 bestes Konzept (0.97)

✓ 2D LR×HF: 2.37×

✗ H-F R=3: 55% Restaliasing lateral

✗ L-Box 0.14 — laterale Lücke noch offen

Mam_18Ch (18 Ch)

Z-verteilte Lateralloops

✓ SNR L: 3.58×

✓

✓ H-F R=2: 0.79 (BI_7: 0.19)

✓ H-F R=3: 0.47 (BI_7: 0.05)

✓ 2D LR×HF: 4.95×

✓ Restaliasing R=2: 2%

✗ R-L R=2 leicht niedriger (0.97 vs 1.00)

Entscheidungsmatrix

Kriterium	BI_7	Mam_8Ch	Mam_12Ch	Mam_18Ch
SNR Z-Box	1.00×	1.12×	1.32×	1.47× ✓
SNR L-Box	1.00×	1.18×	1.67×	3.58× ✓
SNR M-Box	1.00×	1.44×	1.77×	1.85× ✓
R-L R=2 (1/g)	0.99	0.99	1.00	0.97
R-L R=3 (1/g)	0.88	0.82	0.97	0.91
H-F R=2	0.19	0.16	0.39	0.79 ✓
H-F R=3	0.05	0.09	0.14	0.47 ✓
2D LR×HF	1.00×	0.96×	2.37×	4.95× ✓
L-Box 1/g	0.34	0.07	0.14	0.92 ✓
Restaliasing R=2	16%	42%	41%	2% ✓
Restaliasing R=3	43%	55%	55%	6% ✓

Kernaussagen

SNR Lateral: 3.58× durch Nah-Feld-Vorteil (a≈34mm, d≈20mm).0: optimaler Betriebspunkt bei 1.5T.
H-F PPA — klinischer Differenziator: Nur Mam_18Ch hat z-verteilte Loops. 2D LR×HF 4.95× über BI_7. R=3: einziges brauchbares Konzept (0.47 vs. 0.05).
L-Box härtester Beweis: Mam_8/12Ch lateral unter BI_7 (0.07/0.14 vs. 0.34). Vorteil liegt ausschließlich in z-verteilten Loops.
GRAPPA Pseudo-Replica bestätigt: R-L ratio 1.04 ✓. H-F Restaliasing BI_7 16%/43% vs. Mam_18Ch 2%/6%. Rangfolge Mam_18Ch ≫ Mam_12Ch ≫ {BI_7≈Mam_8Ch} mit echter Reko bestätigt.
Rangfolge robust über alle Metriken. Stufe-B+ — absolute Werte erfordern Phantom-Validation.

Stufe-B+ Surrogat: Biot-Savart Thin-Wire + Hayes-Edelstein Ψ. Mutual-Inductance, Matching/Decoupling nicht modelliert. Keine Produkt-Sieger-Aussage.

5 · Grenzen & Referenzen

Nicht modelliert

Noise-Kopplung (Ψ off-diagonal) — optimistisch für dichte Arrays
Matching/Decoupling-Netzwerke, Preamp-Noise, S-Parameter
Volle Welleneffekte (3T Caveat), patientenspezifische Anatomie
CAIPIRINHA-Shift-Optimierung; keine absoluten uiSNR-Werte

Literatur

[1] Roemer PB et al. MRM 16:192, 1990. · [2] Pruessmann KP et al. MRM 42:952, 1999. · [3] Hayes CE, Edelstein WA. JMR 63:622, 1985. · [4] Kumar A et al. MRM 61:1201, 2009. · [5] Griswold MA et al. MRM 47:1202, 2002. · [6] Robson PM et al. MRM 60:1466, 2008. · [7] Breuer FA et al. MRM 53:684, 2005.

Methoden-Caption: Quasi-statisches STEP-Receive-Surrogate. Biot-Savart Thin-Wire. Hayes-Edelstein Half-Space σ=0.5 S/m. SNR_MRC nach Roemer/Pruessmann. PPA: SENSE-Bound, GRAPPA-Pseudo-Replica (N=256) validiert. 64 MHz (1.5T). Stufe-B+ — kein EM-validierter SNR/g-Faktor.
