NORAS Coil-Compare — PPA-Performance (GRAPPA / CAIPIRINHA)

1 · Methodik

Grundgroesse. SNR_PI = SNR_full/(g·√R); g (≥1) = ortsabhaengige Rauschverstaerkung, 1/g (0..1) = Encoding-Effizienz (hoeher besser).

Reko-agnostischer SENSE-Bound. g analytisch nach Pruessmann, Ψ=I, direkt aus der STEP-Loop-Geometrie (Receive=Bx+iBy, Biot-Savart). Das ist eine konservative Untergrenze auf den GRAPPA-g und das objekt-unabhaengige, faire Spulen-Encodierungsmaß. Deep-Learning-Reko erhoeht die intrinsische Encoding-Kapazitaet der Spule nicht.

Faltachse korrigiert entlang der physikalischen PE-Achse (R-L→X, H-F→Z). H-F-Beschleunigung verlangt Spulen-Sensitivitaetsvariation entlang z — nur Mam_18Ch besitzt z-verteilte Loops; BI_7 hat alle Loops bei z≈0. 2D-CAIPIRINHA faltet beide PE-Richtungen (R-L×H-F).

2 · Validierung mit echter GRAPPA-Reko (Pseudo-Multiple-Replica)

Um den Einwand »das ist nur Geometrie« zu entkraeften, wurde der analytische SENSE-Bound gegen eine echte GRAPPA-Rekonstruktion geprueft (N=256 Rausch-Replicas, Robson 2008; Detailseite). Zentrale Einsicht: der Pseudo-Replica-Rausch-g misst nur Rauschverstaerkung — wenn eine Spule eine Richtung gar nicht encoden kann, scheitert GRAPPA durch residuales Aliasing (Bias), nicht durch Rauschen. Daher wird beides berichtet.

R-L: GRAPPA-Rausch-g = SENSE-Bound (R=2 artefaktfrei) — Pipeline-Validierung

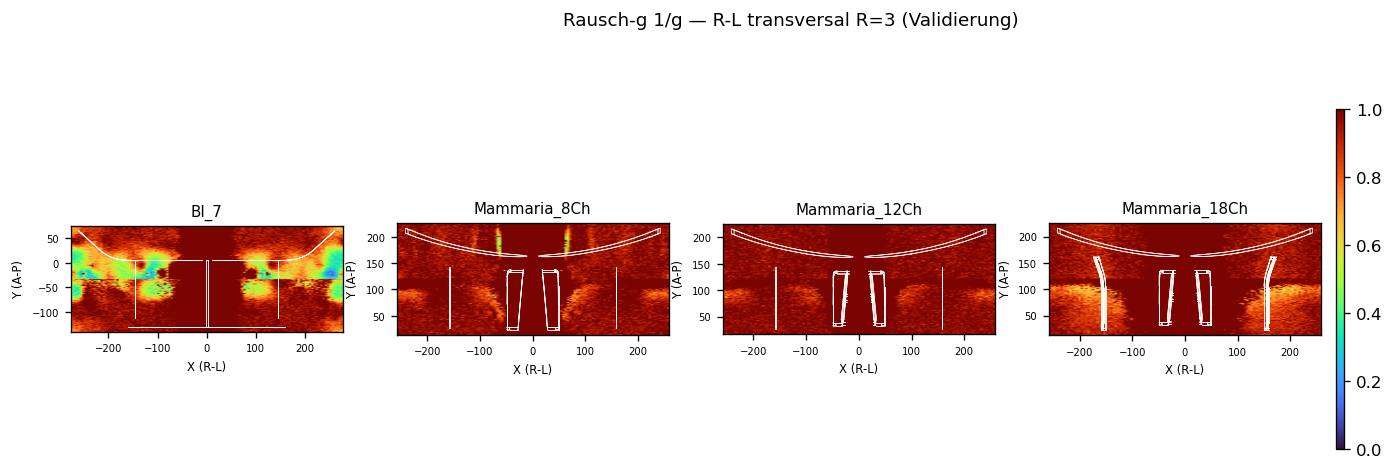

Empirische GRAPPA-1/g-Karte R-L R=3 — stimmt mit dem analytischen Bild ueberein.

H-F: Rausch-g irrefuehrend, Restaliasing zeigt die Wahrheit

Restaliasing H-F R=2 (rauschfrei): BI_7 durchzogen von Faltartefakten (kann z nicht encoden), Mam_18Ch nahezu sauber.

Rausch-g vs. SENSE-g: auf der Diagonale in R-L (Uebereinstimmung), Abweichung nach oben in H-F (Rausch-g aliasing-blind).

3 · H-F-Performance — der Differenziator

Die Kopf-Fuss-Encoding-Faehigkeit ist eine 3D-Eigenschaft des Arrays und wird schnittlagen-unabhaengig berichtet (eine einzelne Sagittal-Schicht ist ungeeignet — zu starke Schnittlagen-Abhaengigkeit).

z-Profil: 1/g gemittelt ueber den Brust-Querschnitt entlang H-F. Nur Mam_18Ch (rot) haelt die Effizienz ueber einen weiten z-Bereich; BI_7 bricht ausserhalb z=0 ein.

2D LR×HF (R=2×2), koronare XZ-Ebene. Weisse Linien: STEP-Loopgeometrie.

3b · Sagittale Bildgebung — der klinische H-F-Fall

Beschleunigungs-Richtung ≠ Bild-Ebene. Der g-Faktor haengt von der Phasenkodier-Richtung ab, nicht von der Schichtorientierung. Klinische bilaterale Brust-MRT in Bauchlage nutzt haeufig sagittale Schichten (ZY-Ebene) mit Phasenkodierung entlang H-F (Z). Diese Beschleunigung ist physikalisch genau die H-F-Richtung aus Abschnitt 3 — sie verlangt z-verteilte Spulen-Sensitivitaet und ist damit vollstaendig durch die H-F-Auswertung (3D-Volumen + 2D-LR×HF) abgedeckt.

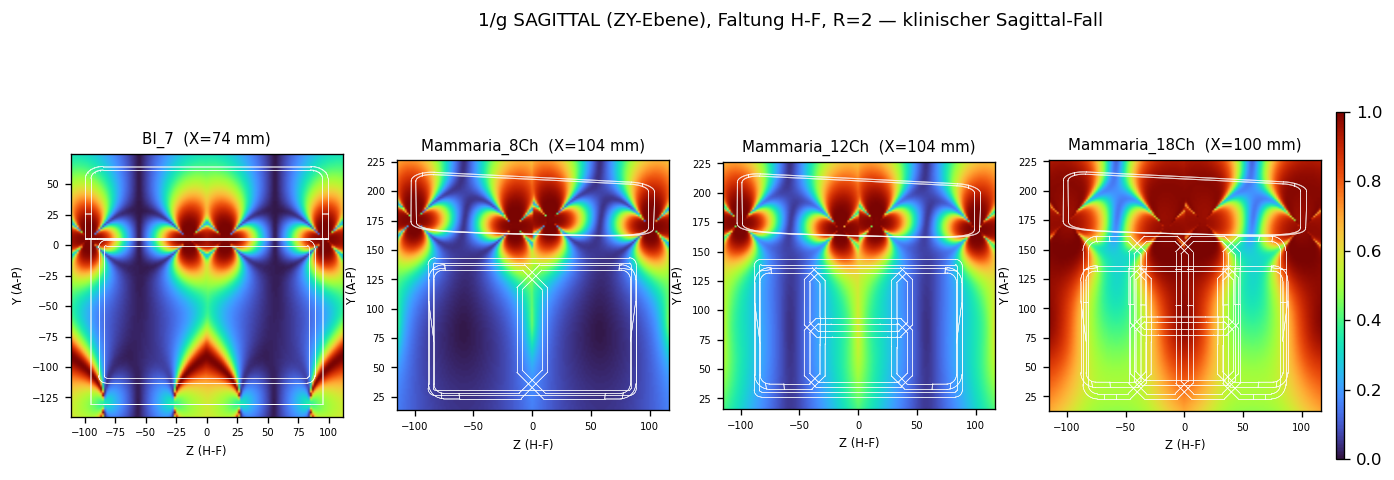

Zur Veranschaulichung 1/g direkt in der sagittalen ZY-Ebene (bei X=xs je Setup), Faltung entlang H-F (Z):

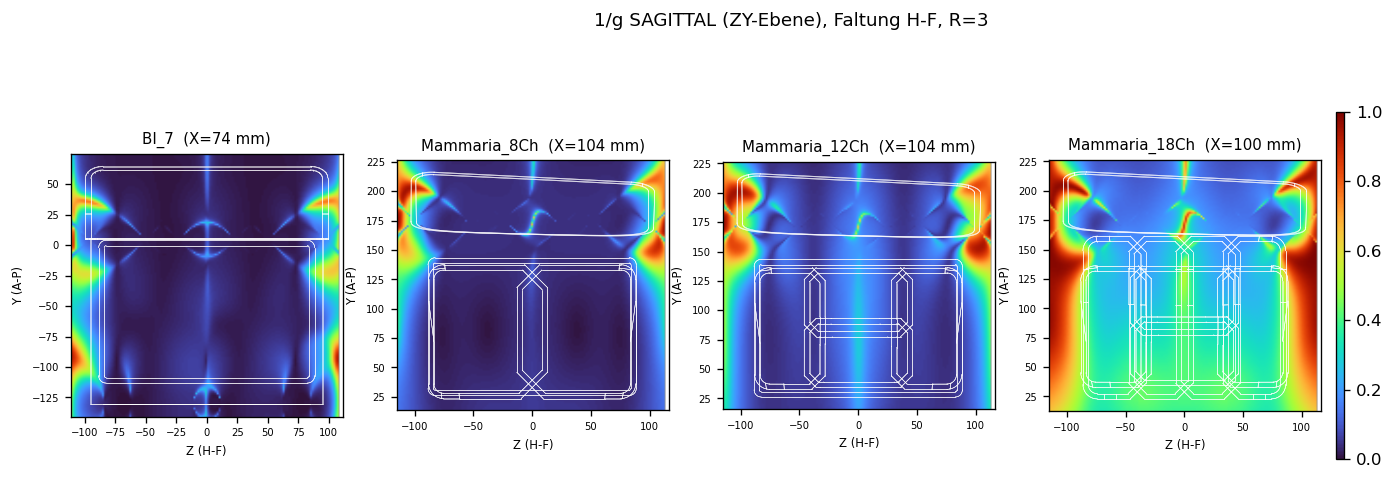

Sagittale 1/g-Karten (Z = H-F horizontal, Y = A-P vertikal), Faltung in H-F. BI_7 bricht entlang Z ein (alle Loops z≈0); Mam_18Ch haelt die Effizienz ueber einen breiten H-F-Bereich. Weisse Linien: STEP-Loopgeometrie in ZY-Projektion.

Warum keine Einzel-Sagittal-Kennzahl? Eine einzelne sagittale Schicht ist schnittlagen-abhaengig (die Position X=xs liegt bei den Mam-Konzepten in einer Sensitivitaetsluecke zwischen den Loop-Spalten — siehe die widerspruechlichen 1D-Spalten in Abschnitt 2). Die belastbare sagittale-H-F-Aussage ist daher die schnittlagen-unabhaengige 3D-Volumen-/Koronal-Auswertung aus Abschnitt 3: Mam_18Ch 2.4× (3D-Volumen) bzw. 4.9× (2D-LR×HF) ueber BI_7, bei R=3 als einziges Konzept brauchbar. Dies ersetzt die fruehere Einzel-Schicht-Kennzahl »sagittal H-F« methodisch sauber.

A-P-Phasenkodierung in der Sagittalebene (Alternative zu H-F) entspricht der In-Plane-A-P-Richtung — dort decken alle Konzepte gut ab (vgl. 2D-LR×AP in Abschnitt 6); der Differenziator bleibt die H-F/Partition-Richtung.

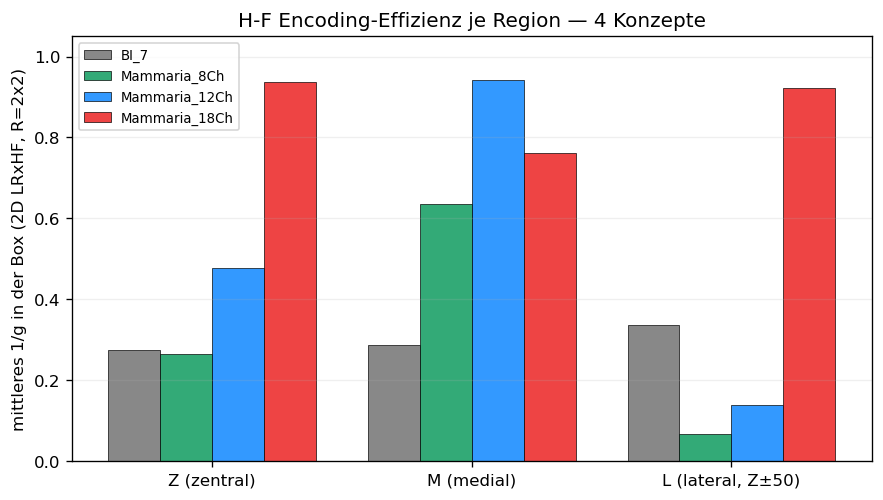

4 · Box-Auswertung Z / M / L auf der 2D-LR×HF-Karte

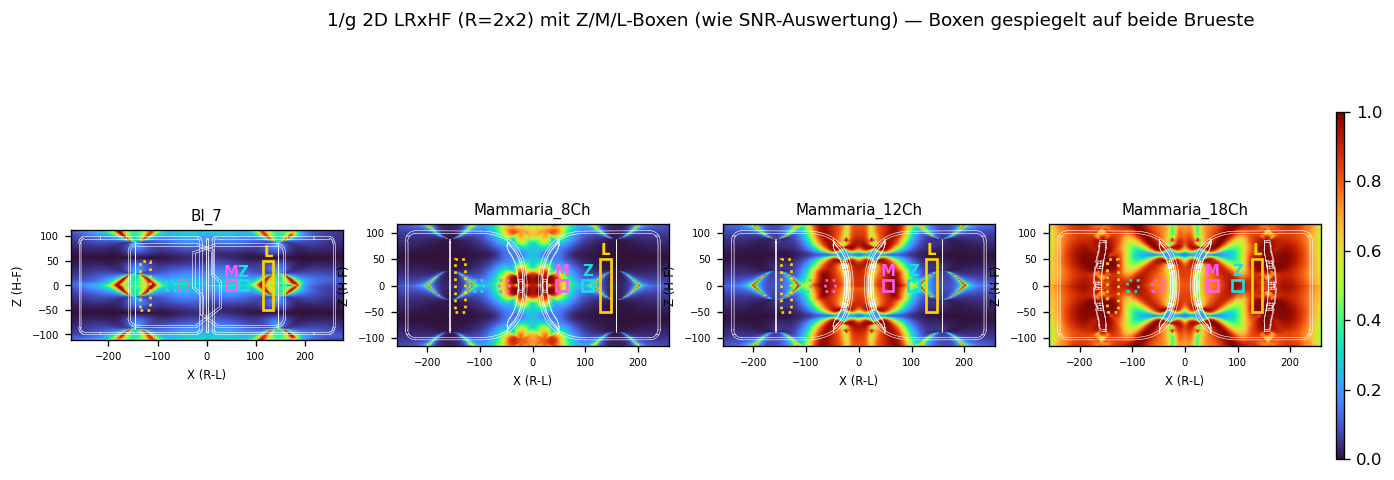

Dieselben Auswerteboxen wie in der SNR-Analyse, projiziert auf die 2D-LR×HF-Karte: Z zentral (xs), M medial (x_M), L lateral (x_L, Z±50). Aggregation: mittleres 1/g je Box.

L (lateral) ist der eigentliche Differenziator: Nur Mam_18Ch besitzt lateral z-verteilte Loops und haelt dort hohe Effizienz (0.92), waehrend Mam_8/12Ch in die laterale Deckungsluecke zwischen Cup- und Lateral-Loop fallen (0.07/0.14) und sogar unter BI_7 (0.34) liegen. Der H-F-Vorteil von Mam_18Ch ist damit raeumlich lateral lokalisiert — genau dort, wo 2D-CAIPIRINHA die Encodierung braucht. Konstruktiver Kern: zusaetzliche Kanaele zahlen sich fuer H-F-PPA nur aus, wenn sie lateral z-verteilt sitzen.

5 · Vollstaendige Richtungs- & Faktor-Auswertung (RL / HF × R=2 / R=3)

Systematische Auswertung je Beschleunigungsrichtung und Faktor auf den (validierten) 1/g-Karten mit denselben Z/M/L-Boxen. Werte × normiert auf BI_7; ROI-mean = Mittel ueber die klinische Brust-ROI.

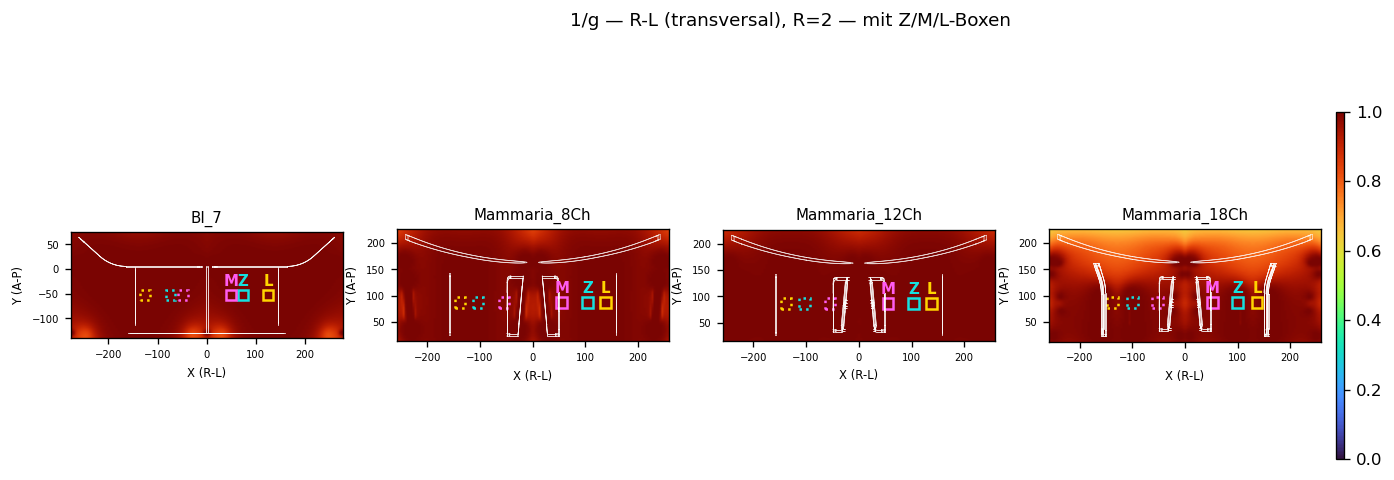

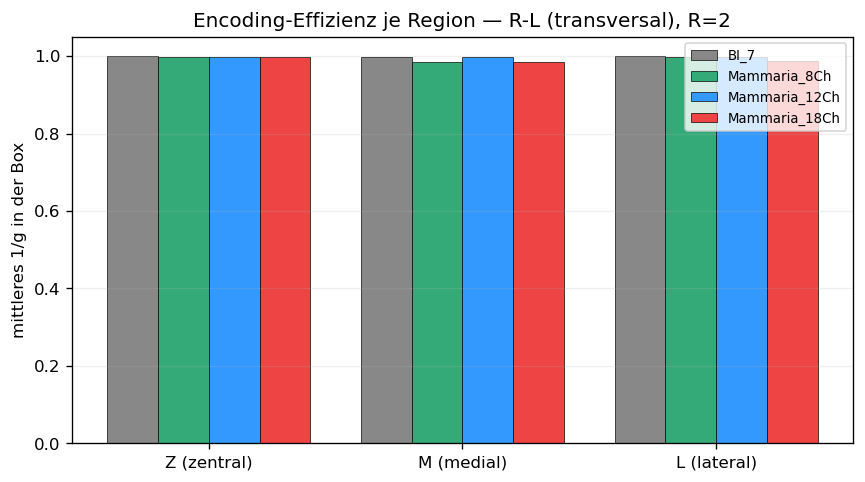

R-L (transversal), R=2

Direktvergleich & Interpretation: Reihenfolge nach ROI-mittlerem 1/g: Mam_12Ch (1.00) > BI_7 (0.99) > Mam_8Ch (0.99) > Mam_18Ch (0.97). In R-L bei R=2 entfalten alle vier Konzepte nahezu verlustfrei (1/g≈1 in allen Boxen). Die R-L-Richtung ist fuer jedes Design unkritisch — keine relevante Differenzierung, erwartungsgemaess.

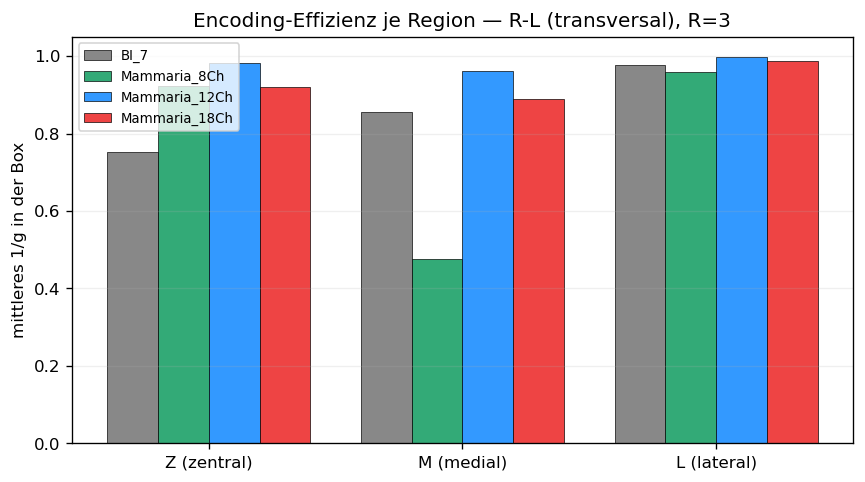

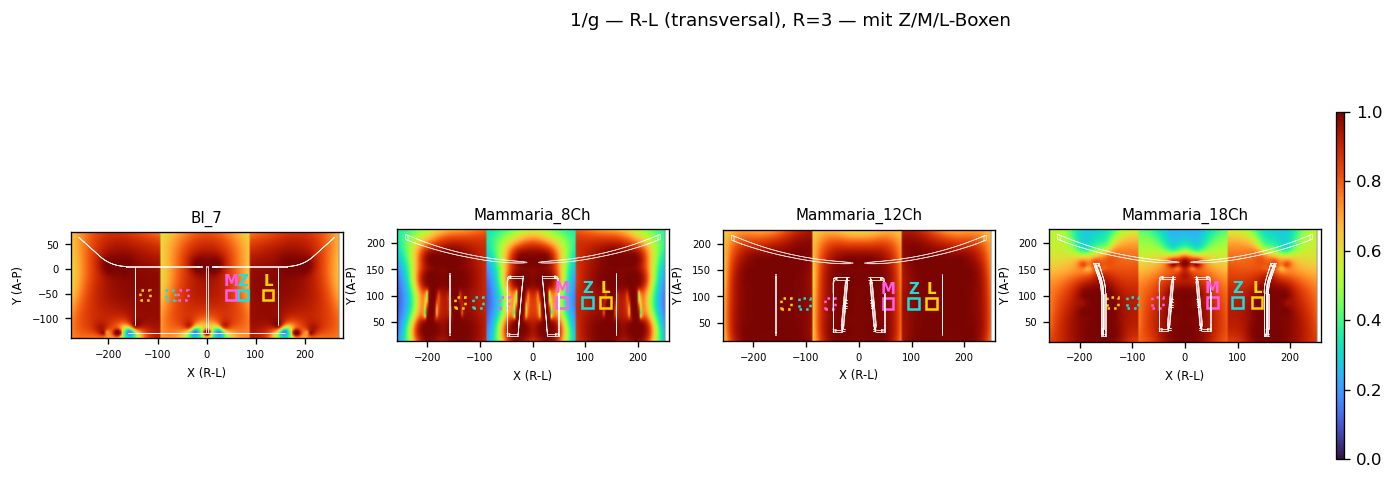

R-L (transversal), R=3

Direktvergleich & Interpretation: Reihenfolge nach ROI-mittlerem 1/g: Mam_12Ch (0.97) > Mam_18Ch (0.91) > BI_7 (0.88) > Mam_8Ch (0.82). Bei R=3 in R-L treten erste Unterschiede auf. Mam_12Ch haelt am besten, dann Mam_18Ch; Mam_8Ch faellt medial ab. Mam_18Ch ist hier nicht klar fuehrend — seine lateralen Loops sitzen bei z=±20/±60 (off-plane am Z=0-Schnitt) und sind bewusst in die H-F-Richtung investiert.

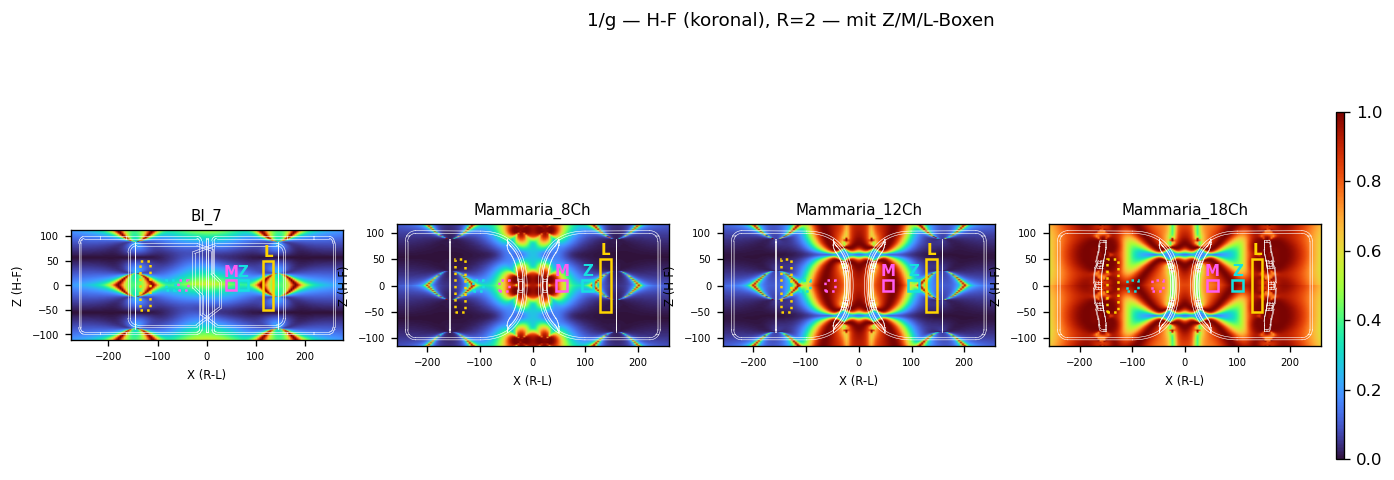

H-F (koronal), R=2

Direktvergleich & Interpretation: Reihenfolge nach ROI-mittlerem 1/g: Mam_18Ch (0.79) > Mam_12Ch (0.39) > BI_7 (0.19) > Mam_8Ch (0.16). In H-F bei R=2 zeigt sich die zentrale Differenzierung. Mam_18Ch dominiert in allen drei Regionen, am deutlichsten lateral. BI_7 bricht ein (alle Loops z≈0). Mam_8/12Ch sind zentral/medial brauchbar, fallen aber lateral in die Deckungsluecke zwischen Cup- und Lateral-Loop.

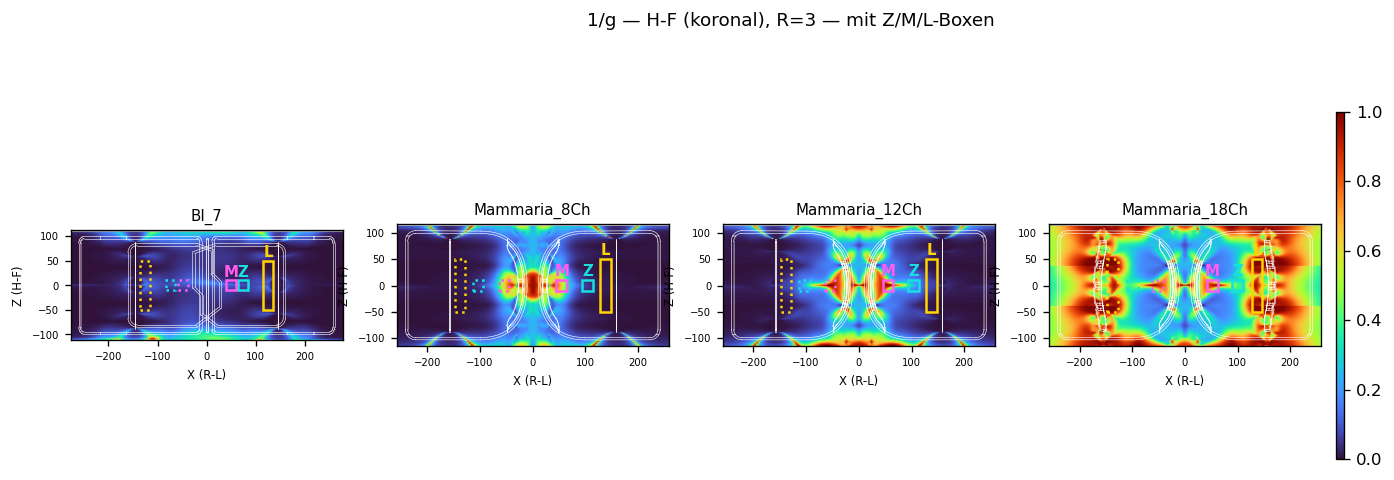

H-F (koronal), R=3

Direktvergleich & Interpretation: Reihenfolge nach ROI-mittlerem 1/g: Mam_18Ch (0.47) > Mam_12Ch (0.14) > Mam_8Ch (0.09) > BI_7 (0.05). Bei R=3 in H-F verschaerft sich das Bild dramatisch: nur Mam_18Ch haelt brauchbare Effizienz (lateral 0.83 vs. Rest 0.01–0.04). Klarste Trennung im gesamten Vergleich; spiegelt direkt die z-Verteilung der Receive-Loops.

Gesamt-Zusammenfassung der Richtungs-/Faktor-Auswertung

6 · 2D-CAIPIRINHA — LR×AP vs. LR×HF

LR×AP (in-plane X×Y): BI_7 wegen breiter In-Plane-Abdeckung stark; Mam_18Ch fuehrt knapp. LR×HF (X×Z, 3D-VIBE-relevant): Mam_18Ch dominiert deutlich (4.9×). CAIPI-Shift bei R=2×2 nur minimal wirksam (Vorteil waechst bei hoeherem R).

7 · Gesamtfazit & Management-Bewertung

1. R-L ist fuer alle Konzepte unkritisch — bei R=2 nahezu verlustfrei, bei R=3 moderate Unterschiede (Mam_12Ch am besten).

2. H-F ist der entscheidende Differenziator (die fuer 2D-CAIPIRINHA-beschleunigte 3D-Brustprotokolle gebrauchte Richtung): Mam_18Ch ist klar ueberlegen, bei R=3 als einziges Konzept brauchbar. Ursache: nur Mam_18Ch besitzt z-verteilte Loops (z=±20/±60 mm).

3. Der Vorteil ist lateral lokalisiert — die L-Box deckt eine laterale Encodierungs-Luecke bei Mam_8/12Ch auf, die nur Mam_18Ch schliesst.

4. Praezise Rangfolge: Mam_18Ch steht in jeder Richtung × Faktor an der Spitze. Das untere Mittelfeld ist faktorabhaengig: bei niedriger H-F-Beschleunigung liegen BI_7 und Mam_8Ch etwa gleichauf am unteren Ende; bei hoher H-F-Beschleunigung (R=3) faellt BI_7 mit Abstand auf den letzten Platz (0.05), da ihm jegliche z-Encodierung fehlt, waehrend Mam_8Chs zentrale Cup-Loops eine minimale z-Variation liefern. Mam_12Ch ist durchgaengig der sinnvolle Kompromiss (zentral/medial stark, lateral und bei hohem R unter Mam_18Ch).

Empfehlung. Fuer beschleunigte bilaterale 3D-Brustbildgebung (R-L × H-F CAIPIRINHA) ist Mam_18Ch strukturell klar im Vorteil, mit dem groessten Abstand dort, wo es klinisch zaehlt (H-F, hoher Faktor, lateral). Mam_12Ch ist der Kompromiss; BI_7 und Mam_8Ch sind praktisch auf In-Plane-R-L-Beschleunigung beschraenkt. Stufe-B+ (analytischer SENSE-Bound, durch echte GRAPPA-Reko validiert; keine Produkt-Sieger-Aussage vor Phantom-Validierung).

8 · Grenzen & naechste Schritte

Grenzen: Ψ=I (keine Kanal-Kopplung → optimistisch fuer dichte Arrays); 1D-GRAPPA pro Richtung; idealisiertes Phantom; kein optimierter CAIPI-Shift (konservativ); keine absoluten g/SNR-Werte. Naechster Schritt: absolute Einordnung gegen uiSNR / Coil Performance Maps (Lattanzi/Sodickson). Literatur: Pruessmann 1999; Griswold 2002; Breuer 2006/2009; Robson 2008; Recent Advances in PI (PMC5927614); Wave-CAIPI. Referenzen: SNR-Final-Review (Stufe-3a) · GRAPPA-Validierung (Detail) · Geometrie-Verifikation.
